위생 쉘 및 튜브 열교환기

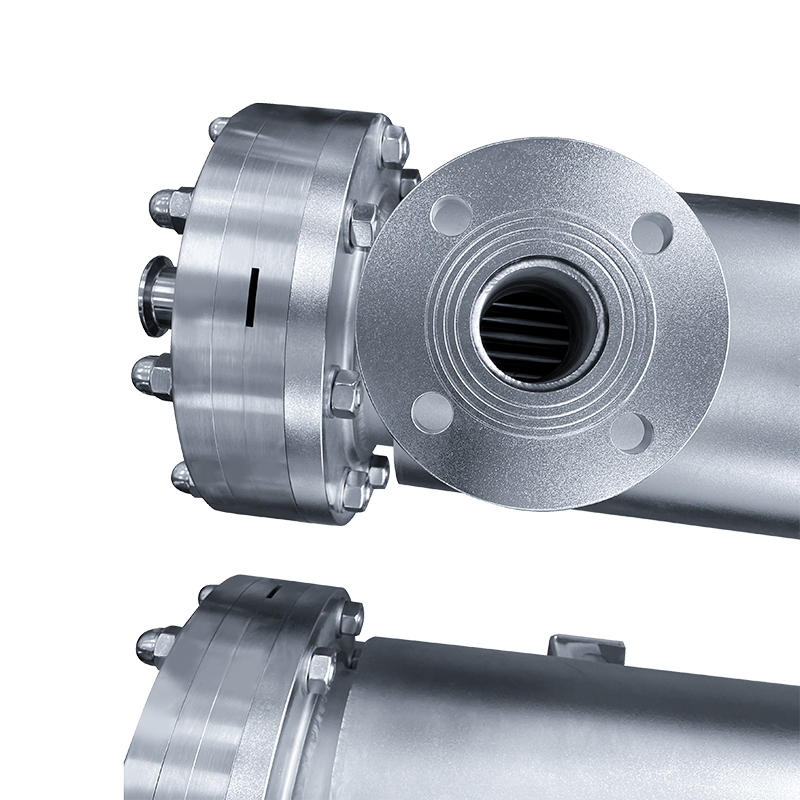

쉘 앤 튜브 열교환기쉘 앤 튜브 열교환기에는 하나의 쉘(쉘 스트로크)과 많은 튜브(튜브 스트로크)가 있습니다. 한 유체는 튜브 내부로 흐르고 다른 유체는 튜브 외부 케이싱 내부로 흐릅니다. 열은 파이프 벽을 통해 고온 유체에서 저온 유체로 전달됩니다.

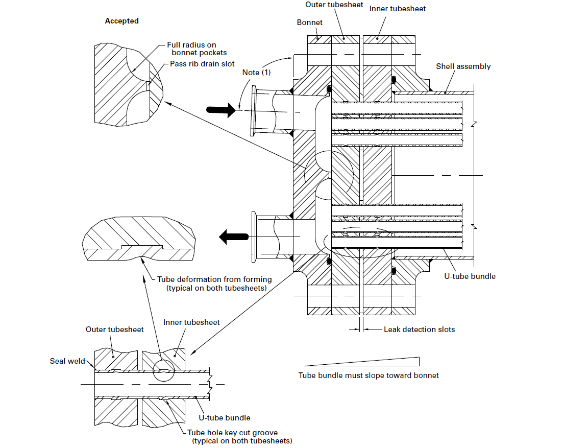

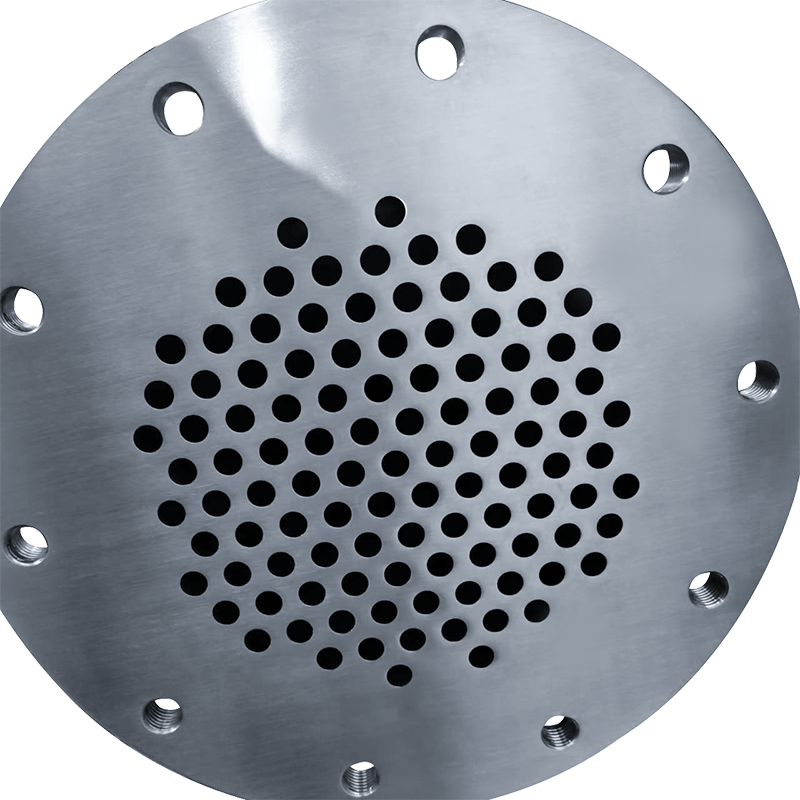

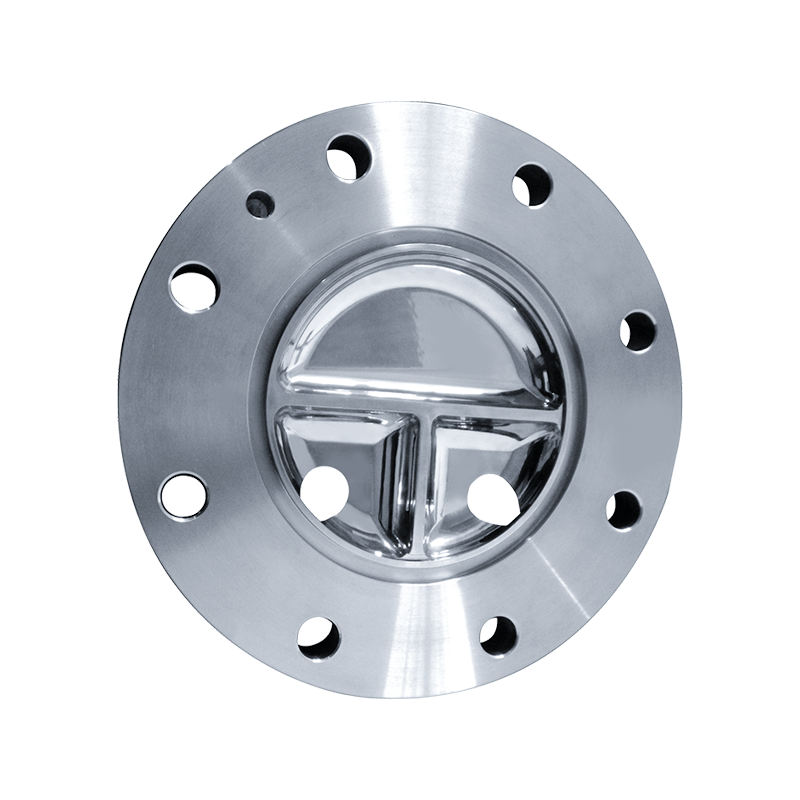

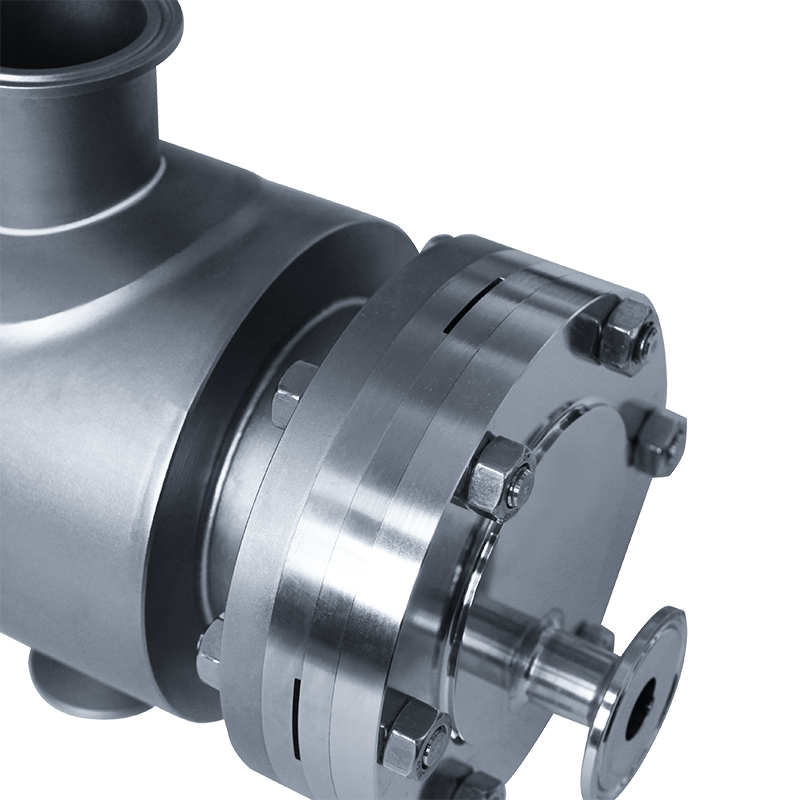

트윈 관형 판형 열교환기에는 관형 유체를 두 개의 별도 섹션으로 나누는 두 개의 관형 판이 있습니다. 일반적으로 누출 모니터링 개구부가 있는 분리 챔버가 두 튜브 시트 사이에 형성됩니다. 이 설계는 열 교환 중 튜브 시트 누출로 인해 두 유체가 서로 혼합되는 것을 효과적으로 방지할 수 있습니다. 예를 들어 한쪽에는 부식성 화학 용액이 있고 다른 한쪽에는 냉각 매체가 있는 것처럼 화학적 특성이 다른 일부 유체가 열 교환에 관여하는 경우 이중 튜브 플레이트 구조는 두 유체가 혼합될 가능성을 크게 줄이고 위험을 초래할 수 있습니다.

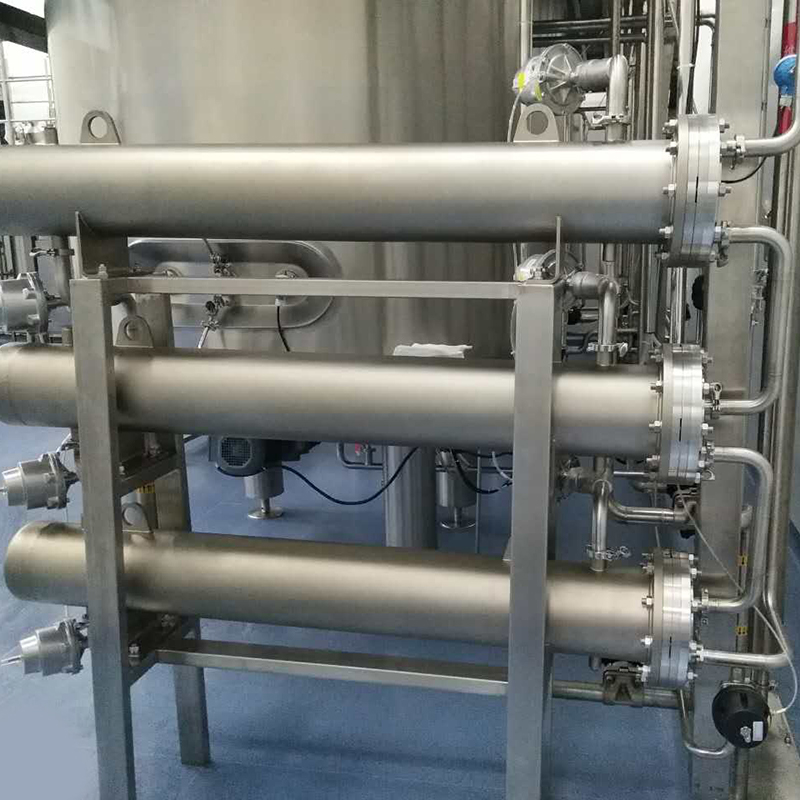

적용 범위:

• WFI/PW 가열 및 냉각

• 액체 준비 시스템

• 주입수 시스템

• 정수 분배 시스템

• 발효 시스템

• CIP 시스템

규정에 적응

• TEMA 및 ASME BPE 표준에 따라 엄격하게 설계 및 제조되었습니다.

• GMP(2010) 5장의 장비 관련 요구사항을 준수합니다.

• 미국 FDA CFR 21 규제 요건 준수

• 인증된 3A 위생 12-08 관형 열 교환기

• CE 2014/68/EU(PED) 인증 통과

13년간의 노력 끝에 2023년 11월, 모 바이오제품 회사의 28개 열교환기 프로젝트에 대한 10,000번째 엘링 브랜드 열교환기 생산에 성공하면서 회사는 다음 생산주기인 10,000대에 돌입했습니다.

최대 트래픽:

유량: 0.1m 3/h-50m 3/h

온도: 20-80℃, 85℃ -4℃

흐름율: 1m/s-2.5m/s

열 교환 면적: 0.1m ² -50m ²

첨부서류:

✓ 데이터 보고서 ✓ 강도 계산 ✓ 제작 도면 ✓ 재료 시험 보고서 ✓ 수압 테스트 인증 ✓ 패시베이션 인증 ✓ 표면 평활성 인증 ✓ 전기 연마 인증 ✓ 용접 기록
